条件语句

条件（if）语句用于控制执行语句要根据条件判断来确定是否执行。

条件语句用关键字 if 和 else 来声明，条件表达式必须在圆括号中。

条件语句使用结构说明如下：

if (condition1)       true_statement1 ;
else if (condition2)        true_statement2 ;
else if (condition3)        true_statement3 ;
else                      default_statement ;
  • if 语句执行时，如果 condition1 为真，则执行 true_statement1 ；如果 condition1 为假，condition2 为真，则执行 true_statement2；依次类推。
  • else if 与 else 结构可以省略，即可以只有一个 if 条件判断和一组执行语句 ture_statement1 就可以构成一个执行过程。
  • else if 可以叠加多个，不仅限于 1 或 2 个。
  • ture_statement1 等执行语句可以是一条语句，也可以是多条。如果是多条执行语句，则需要用 begin 与 end 关键字进行说明。

下面代码实现了一个 4 路选择器的功能。

实例

module mux4to1(
    input [1:0]     sel ,
    input [1:0]     p0 ,
    input [1:0]     p1 ,
    input [1:0]     p2 ,
    input [1:0]     p3 ,
    output [1:0]    sout);

    reg [1:0]     sout_t ;

    always @(*) begin
        if (sel == 2'b00)
            sout_t = p0 ;
        else if (sel == 2'b01)
            sout_t = p1 ;
        else if (sel == 2'b10)
            sout_t = p2 ;
        else
            sout_t = p3 ;
    end
    assign sout = sout_t ;

endmodule

testbench 代码如下：

实例

`timescale 1ns/1ns

module test ;
    reg [1:0]    sel ;
    wire [1:0]   sout ;

    initial begin
        sel       = 0 ;
        #10 sel   = 3 ;
        #10 sel   = 1 ;
        #10 sel   = 0 ;
        #10 sel   = 2 ;
    end

    mux4to1 u_mux4to1 (
        .sel    (sel),
        .p0     (2'b00),        //path0 are assigned to 0
        .p1     (2'b01),        //path1 are assigned to 1
        .p2     (2'b10),        //path2 are assigned to 2
        .p3     (2'b11),        //path3 are assigned to 3
        .sout   (sout));

   //finish the simulation
    always begin
        #100;
        if ($time >= 1000) $finish ;
    end


endmodule

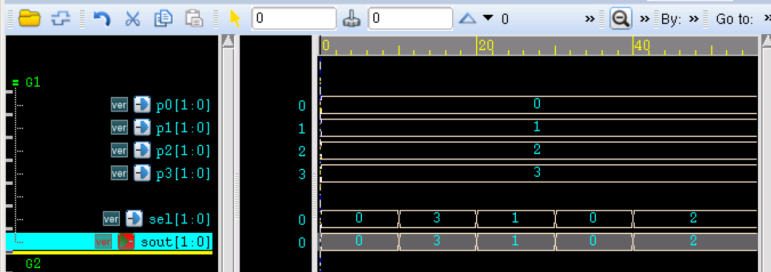

仿真结果如下。

由图可知，输出信号与选择信号、输入信号的状态是相匹配的。

事例中 if 条件每次执行的语句只有一条，没有使用 begin 与 end 关键字。但如果是 if-if-else 的形式，即便执行语句只有一条，不使用 begin 与 end 关键字也会引起歧义。

例如下面代码，虽然格式上加以区分，但是 else 对应哪一个 if 条件，是有歧义的。

实例

if(en)
    if(sel == 2'b1)
        sout = p1s ;
    else
        sout = p0 ;

当然，编译器一般按照就近原则，使 else 与最近的一个 if（例子中第二个 if）相对应。

但显然这样的写法是不规范且不安全的。

所以条件语句中加入 begin 与 and 关键字就是一个很好的习惯。

例如上述代码稍作修改，就不会再有书写上的歧义。

实例

if(en) begin
    if(sel == 2'b1) begin
        sout = p1s ;
    end
    else begin
        sout = p0 ;
    end
end
