Markdown 图表绘制

图表在技术文档中非常重要，它可以帮助我们：

  • 可视化复杂的数据关系
  • 展示系统架构和工作流程
  • 更清晰地表达思想和概念

常见的 Markdown 图表工具

Mermaid

Mermaid 是最流行的 Markdown 图表工具之一，它允许你使用简单的文本语法生成各种图表。

支持图表类型：

  • 流程图 (Flowchart)
  • 序列图 (Sequence Diagram)
  • 类图 (Class Diagram)
  • 状态图 (State Diagram)
  • 甘特图 (Gantt Chart)
  • 饼图 (Pie Chart)

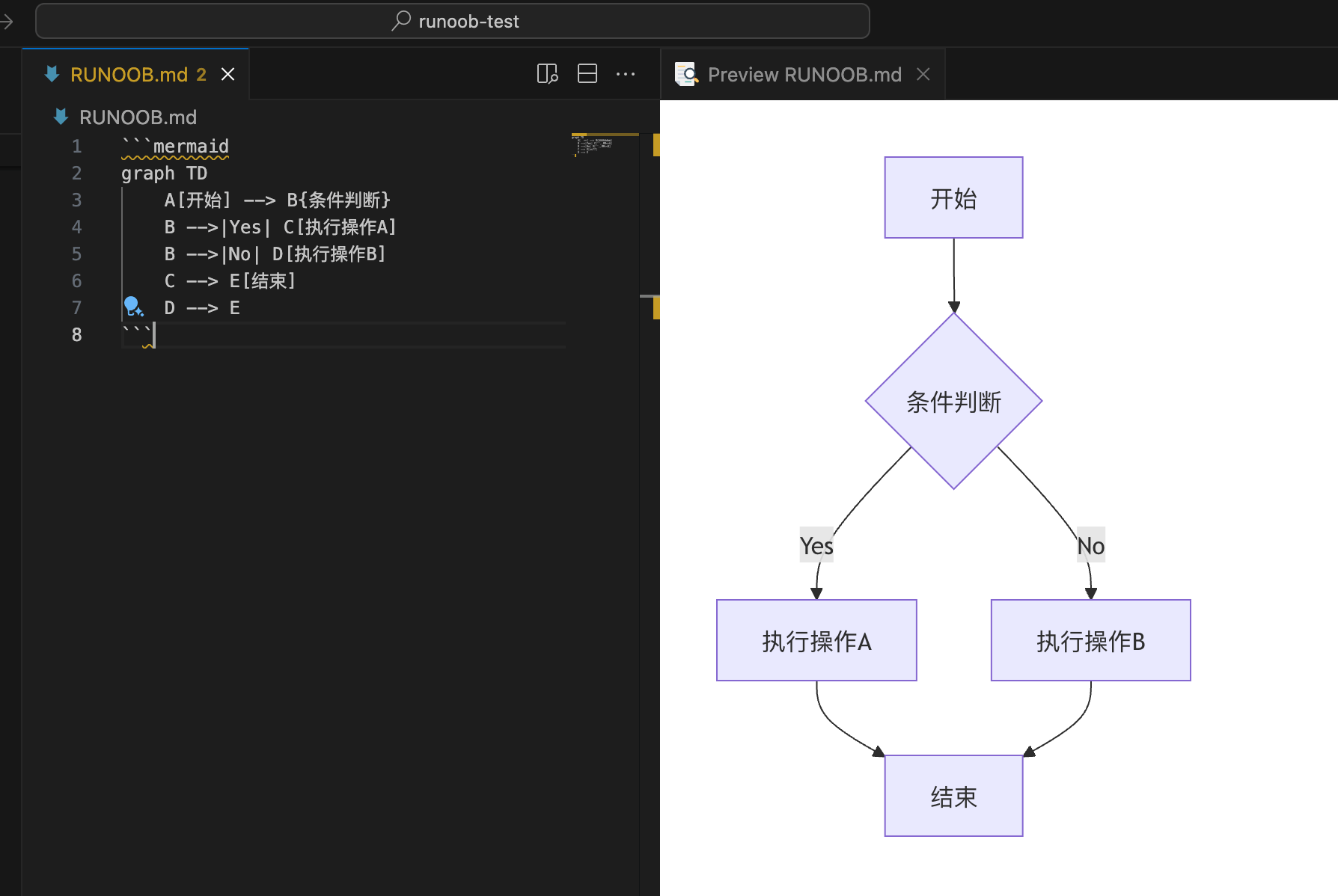

流程图

```mermaid
graph TD
    A[开始] --> B{条件判断}
    B -->|Yes| C[执行操作A]
    B -->|No| D[执行操作B]
    C --> E[结束]
    D --> E
```

流程图方向

  • TD 或 TB：从上到下
  • BT：从下到上
  • RL：从右到左
  • LR：从左到右

节点形状

  • A[方形]：矩形
  • B(圆角矩形)：圆角矩形
  • C{菱形}：菱形（决策）
  • D((圆形))：圆形
  • E>旗帜形]：旗帜形

连接线类型

  • --> 实线箭头
  • -.-> 虚线箭头
  • ==> 粗实线箭头
  • -- 实线
  • -. 虚线

时序图和甘特图

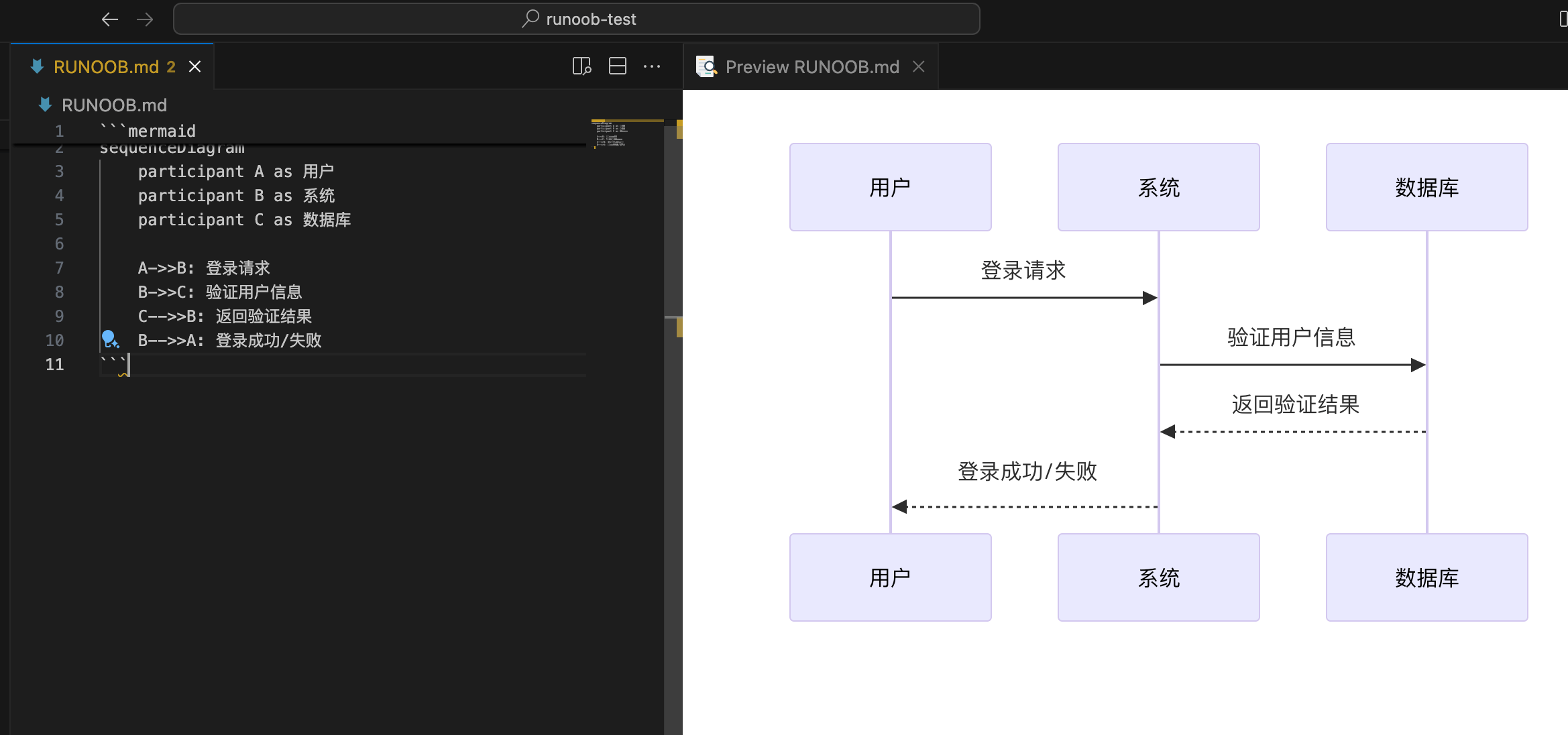

时序图（Sequence Diagram）

```mermaid
sequenceDiagram
    participant A as 用户
    participant B as 系统
    participant C as 数据库

    A->>B: 登录请求
    B->>C: 验证用户信息
    C-->>B: 返回验证结果
    B-->>A: 登录成功/失败
```

时序图语法要点：

  • participant 定义参与者
  • ->> 实线箭头
  • -->> 虚线箭头
  • note 添加注释

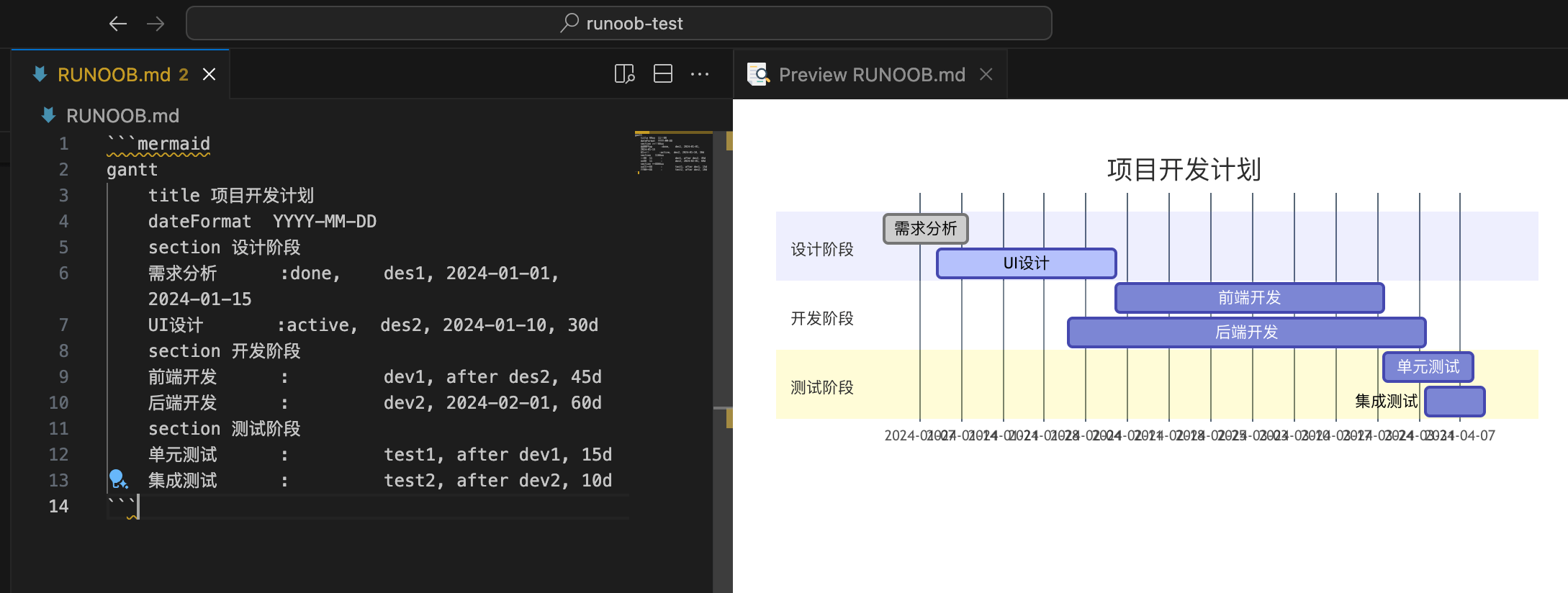

甘特图（Gantt Chart）

```mermaid
gantt
    title 项目开发计划
    dateFormat  YYYY-MM-DD
    section 设计阶段
    需求分析      :done,    des1, 2024-01-01,2024-01-15
    UI设计       :active,  des2, 2024-01-10, 30d
    section 开发阶段
    前端开发      :         dev1, after des2, 45d
    后端开发      :         dev2, 2024-02-01, 60d
    section 测试阶段
    单元测试      :         test1, after dev1, 15d
    集成测试      :         test2, after dev2, 10d
```

甘特图语法要点：

  • title 设置标题
  • dateFormat 定义日期格式
  • section 定义阶段
  • 任务状态：done（已完成）、active（进行中）、crit（关键）

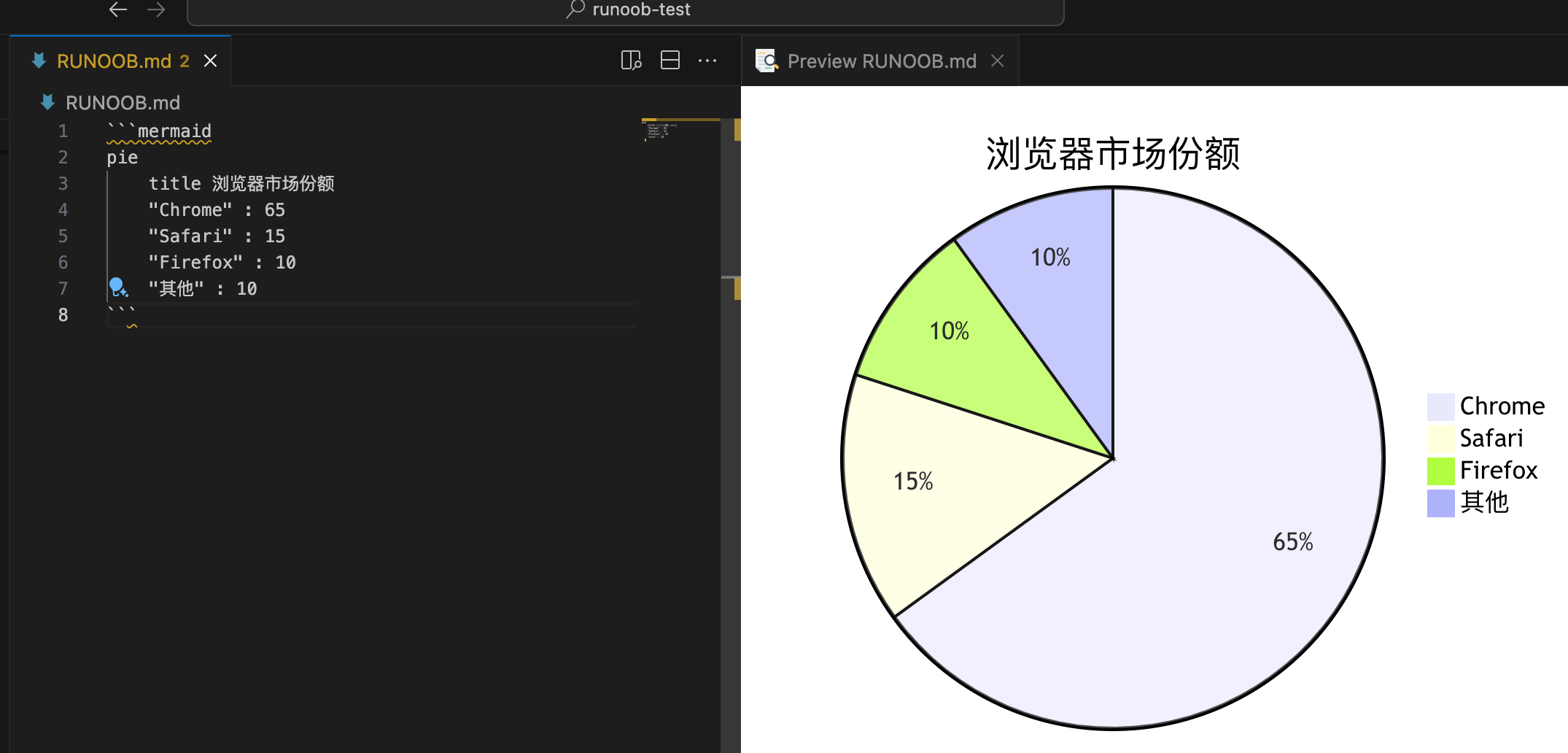

饼图

```mermaid
pie
    title 浏览器市场份额
    "Chrome" : 65
    "Safari" : 15
    "Firefox" : 10
    "其他" : 10
```

图表类型详解

流程图 (Flowchart)

流程图是最常用的图表类型，用于展示过程或算法流程。

Mermaid 示例：

```mermaid
graph LR
    A[开始] --> B{条件判断}
    B -->|是| C[执行操作1]
    B -->|否| D[执行操作2]
    C --> E[结束]
    D --> E
```

语法说明：

  • graph 声明流程图
  • LR 表示从左到右布局 (可选 TB/RL/BT)
  • --> 表示箭头连接
  • [] 表示矩形节点
  • {} 表示菱形条件节点

序列图 (Sequence Diagram)

序列图展示对象之间的交互顺序。

Mermaid 示例：

```mermaid
sequenceDiagram
    participant 用户
    participant 系统
    用户->>系统: 登录请求
    系统-->>用户: 验证请求
    用户->>系统: 提交凭证
    系统-->>用户: 登录成功
```

语法说明：

  • participant 定义参与者
  • ->> 表示实线箭头
  • -->> 表示虚线箭头

类图 (Class Diagram)

类图用于面向对象设计，展示类及其关系。

```mermaid
classDiagram
    class 用户 {
        +用户名: string
        +密码: string
        +登录()
    }

    class 订单 {
        +订单号: int
        +创建日期: date
        +计算总价()
    }

    用户 "1" --> "n" 订单
```

高级技巧

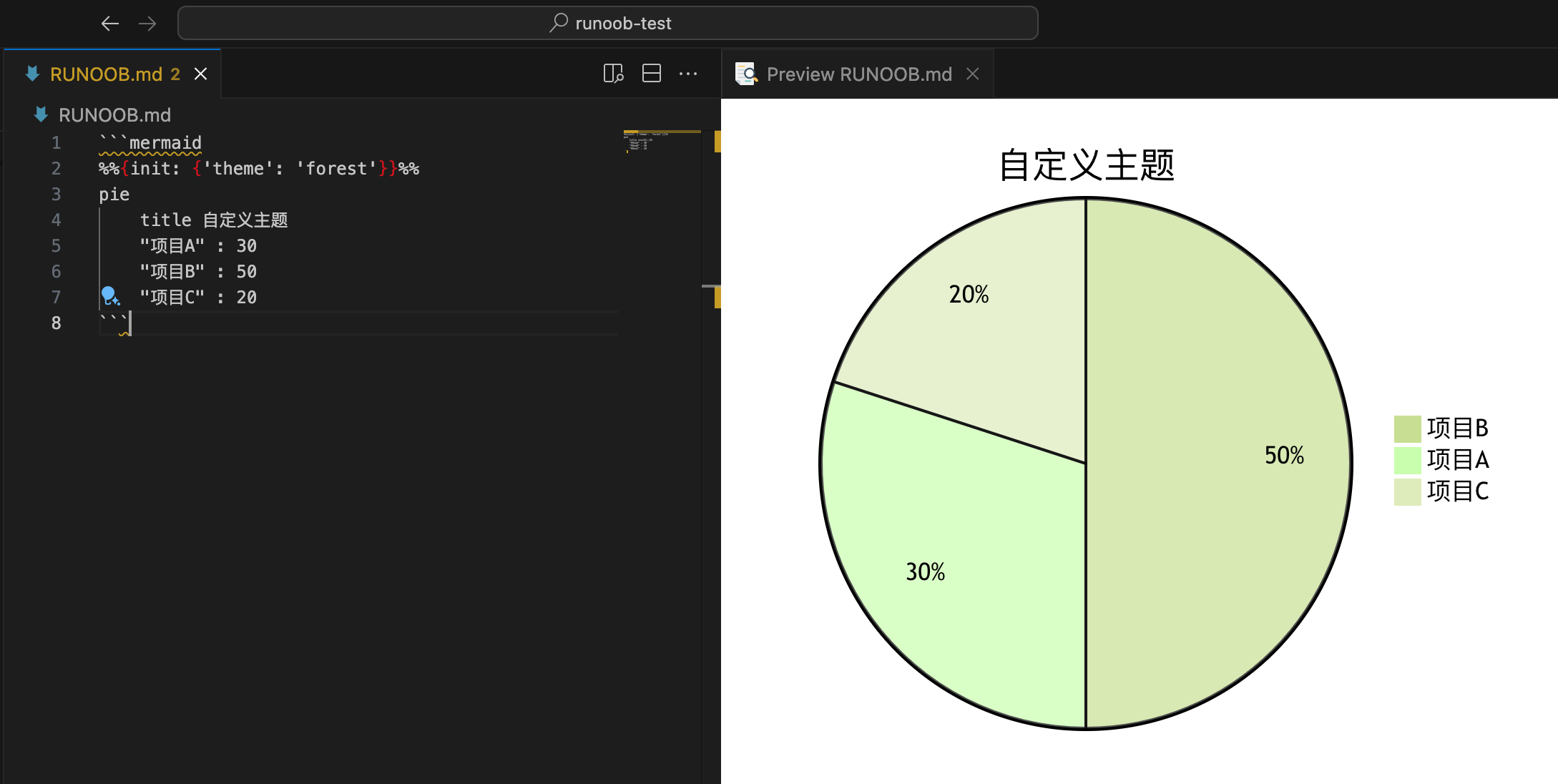

1. 主题定制

Mermaid 允许自定义图表样式：

```mermaid
%%{init: {'theme': 'forest'}}%%
pie
    title 自定义主题
    "项目A" : 30
    "项目B" : 50
    "项目C" : 20
```

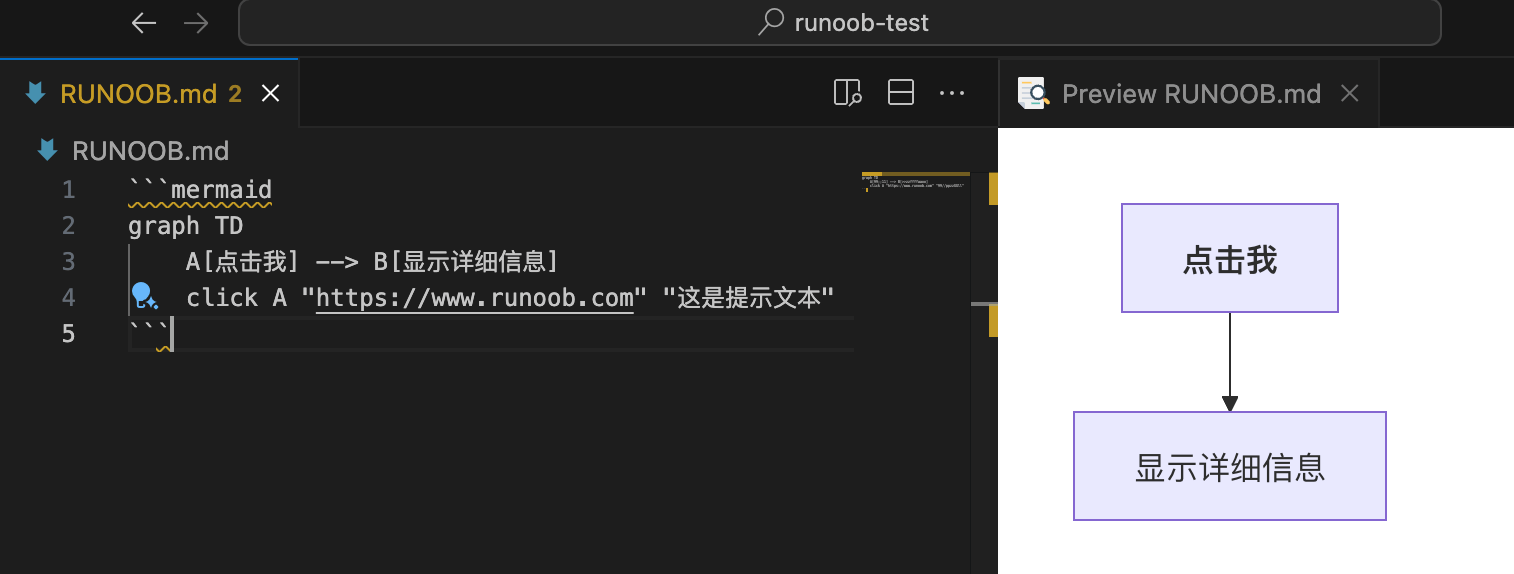

2. 交互式图表

一些工具支持添加交互功能：

```mermaid
graph TD
    A[点击我] --> B[显示详细信息]
    click A "https://www.runoob.com" "这是提示文本"
```

3. 导出图表

大多数工具支持将图表导出为：

  • PNG 图片
  • SVG 矢量图
  • PDF 文档

工具支持情况

工具/平台 Mermaid PlantUML Graphviz
GitHub ✔ ✖ ✖
GitLab ✔ ✔ ✔
VS Code 插件 插件 插件
Typora ✔ ✖ ✖
Obsidian 插件 插件 插件

最佳实践

  1. 保持简洁：图表应该简单明了，避免过多细节
  2. 统一风格：同一文档中的图表应保持一致的风格
  3. 添加说明：为复杂图表添加文字说明
  4. 版本控制：文本格式的图表可以很好地与 Git 配合使用
  5. 测试渲染：在不同平台上测试图表显示效果

常见问题解答

Q1: 为什么我的图表无法显示？

  • 检查是否使用了正确的语法
  • 确认你的 Markdown 编辑器/平台支持该图表工具
  • 查看是否有语法错误

Q2: 如何学习这些图表语法？

Q3: 有没有可视化编辑器？
