功能特性

TF (task/function) 子程序主要用于 Verilog 与用户 C 程序边界的两个方向上的数据传输。

TF 子程序总是以 tf_ 为前缀,定义在头文件 veriuser.h 中。所以用 C 语言写系统任务或函数时,都需要在 C 文件中添加 #include "veriuser.h" 。

TF 子程序用途可划分为:

  • 获取系统任务的信息
  • 获取参数列表信息
  • 获取参数值
  • 把参数值回传给系统任务
  • 监视参数值的改变
  • 获取仿真时间和调度事件的信息
  • 算数运算
  • 显示信息
  • 管理维护任务
  • 挂起、终止、保存、恢复等其他任务

完整的 TF 子程序及其简单用法说明参考下一节《8.3 TF 子程序列表》

TF 子程序举例

PLI 子程序库函数数量繁多,如果一一举例说明需要大量的篇幅去总结。所以建议有需求时再去仔细研究个别子程序。下面只对 TF 中的一些子程序进行举例,主要说明使用 TF 子程序设计 Verilog 系统任务的基本流程。

设计需求

有时候为减小 C 语言文件编译后目的文件的大小,或按一定格式输出调试信息,软件中的打印函数可能不会使用 C 语言自带的 printf 函数,也不使用 TF 子程序里的 io_printf 函数,而是借助 PLI 接口并使用 Verilog 中的系统显示函数 ($display 或 $write) 完成用户自定义的软件打印函数。

本次设计一个软件打印函数,命名为 print_my,输出格式为"字符串+整形"。

设计分析

用户自定义的软件打印函数 print_my 只是一个不好看的皮囊,用来将打印信息传递给软件形参变量。为将打印信息传递到 Verilog 中,还需要一个 TF 子程序组建的系统任务,命名为 $send_my()。

需要说明的是,用 TF 子程序完成的系统任务一般要在 Verilog 代码中调用。软件直接调用该"系统任务"就相当于调用了一个软件函数,和 Verilog 代码中的相关变量的描述没有直接联系。所以在软件函数 print_my 中直接调用"软件函数" send_my 是没有意义的,就需要在 print_my 中加入一些特定的软件行为去触发系统任务 $send_my 被 Verilog 调用。

如果数字系统包含有 CPU,可以使用软件写总线或写 memory 然后 testbench 中监测相关信号变量的方法。本次设计规模较小,可采用另一种方法,即 Verilog 里一直执行系统任务 $send_my,在软件函数 print_my 中置全局变量来控制是否进行信息传输并打印的操作。

软件设计

软件设计代码如下,细节在注释中说明,保存到文件 print_gyc.c 中。

实例

#include "veriuser.h"

//打印的字符串、整型数据、软件开始打印标志
char            *str_mes ;
unsigned int    int_mes ;
int             flags = 0;

//===== define print_my() used in C ======
void print_my(char * str_send, unsigned int int_send){
    str_mes  = str_send ;
    int_mes  = int_send ;
    flags    = 1 ;
}


//打印的字符串对应的ASCII码的字符型数据,原始字符型长度限制为100
//例如字符"1"对应的ASCII码0x31的字符型数据为0x33、0x31
char            str_mes_format[200] ;
//TF 子程序传递字符串类型的数据时,只能传递相关进制格式的数据
//例如能传递"0xc0de1234",却不能传递 "www.runoob.com"
//所以需要将原始的字符串数据转换为对应的ASCII码的字符型数据
void byte2hexstr(char* str, char* dest, int len)
{
    char tmp;
    int  i ;
    char stb[16] = { '0', '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E', 'F' };
    for (i = 0; i < len; i++){
        tmp = str[i];
        dest[i * 2] = stb[tmp >> 4];
        dest[i * 2 + 1] = stb[tmp & 15];
    }
    return;
}

//===== define PLI: send_my() =======
void send_my(){
    int i = 0 ;
    //检测到软件打印开始标志flags
    //且系统任务 $send_my 被 Verilog 调用时传入了 3 个参数
    if (flags && tf_nump()==3) {
        //将打印的字符串数据转为ASCII对应的字符串类型
        byte2hexstr(str_mes, str_mes_format, 100);
        //将16进制的字符型数据传递给系统任务 send_my 中的第2个参数
        //长度为1600bits,对应100个char、200个ASCII字符型数据
        tf_strdelputp(2, 1600, 'H', str_mes_format, 0, 0);
        //将整型数据传递给第3个参数
        tf_putp(3, int_mes);
        //将硬件打印开始标志传递给第一个参数
        tf_putp(1, 1) ;
        flags = 0 ;
    }
}

硬件设计

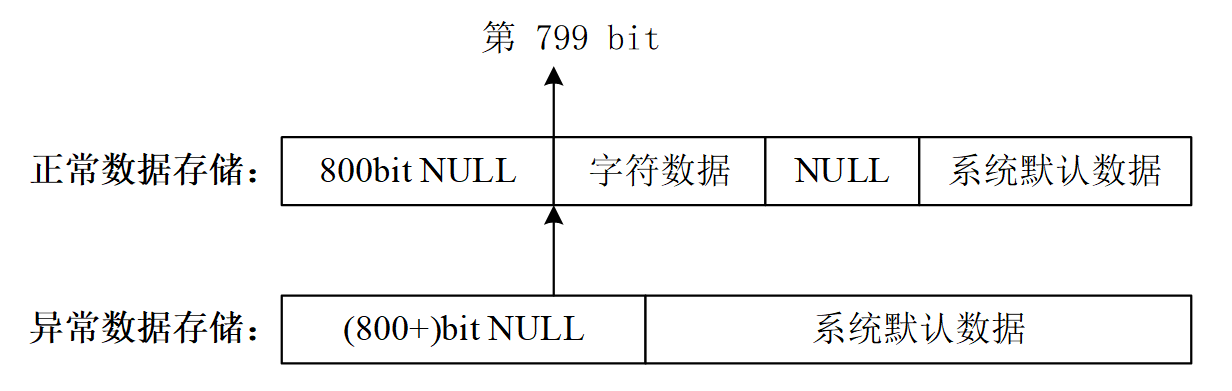

根据仿真测试可知,软件传递到 Verilog 中的数据,在位宽为 1600bit 寄存器中的存储方式如下图所示。

当寄存器中存有正常数据时,该寄存器从第 799bit(寄存器位宽的一半)开始存储正常的字符数据。低位剩余位宽存储"NULL"(对应数据 0)和系统默认的数据。这两部分数据长度根据存储的正常数据长度的变化而变化。

当寄存器中没有正常数据时,该寄存器会用超过 800bit 的寄存器长度去存储"NULL"(对应数据 0)。剩余位宽存储系统默认的数据。

可以根据以上特性,检测正常的字符串数据,而不用将寄存器中的数据全部打印,以避免打印信息中出现大量的空格信息,影响美观。

硬件 Verilog 代码设计如下,具体细节在注释中说明,保存到文件 test.v 中。

实例

`timescale 1ns/1ps
module test ;
   reg [1599:0]         str_my ;
   reg [31:0]           int_my ;
   reg                  flag_my ;

   //时刻检测硬件打印标志 flagh 确定是否打印
   integer              i = 1599;
   integer              j = 1599;
   reg [7:0]            str_tmp ; //字符串数据存储寄存器
   initial begin
      flagh = 0 ;
      forever begin
         #20 ;
         //调用系统任务,并将数据从软件传递到硬件(Verilog)中
         $send_my(flagh, str_my, int_my);
         if (flagh) begin  //开始打印信息
            #1 ;
            //寄存器位宽有冗余,全部打印会出现大量空格
            //这里对未使用到的寄存器进行检测并屏蔽打印显示
            for(i=1599; i>=0; i= i-8) begin
               if (str_my[i -: 8] != 0)
                 break ;
            end
            //一般会用寄存器一半位宽对字符串数据进行存储
            //所以字符串传输正确时,从 str_my[799] 开始有数据
            $display("--DEBUG--- Valid data number: %d", i);

            //如果没有字符串数据,str_my也不会全为空
            //但是str_my[799 -: 8]不会有数据
            if (i<=791) begin
               $display("--ERR--- PLEASE INPUT VALID STRING INFO!!!");
               $display("--ERR--- Default data number: %d", i);
               $display("--ERR--- String data structure: %h", str_my);
            end
            else begin
               $write("---YYY---");
               for(j=i; j>=0; j= j-8) begin
                  str_tmp = str_my[j -: 8] ;
                  //再次检测到空字符时停止打印显示
                  if (str_tmp == "") begin
                     break ;
                  end
                  //逐个字符打印
                  else begin
                     $write("%s", str_tmp);
                  end
               end
               //打印整型数据
               $write("%h \n", int_my);
            end

            /* $display 不支持寄存器向量域中带变量访问
            //所以下列描述是不正确的,只能逐次使用 $write 打印
            else begin
               $display("--YYY--- %s%h", str_my[i : j], int_my);
            end
             */


            flagh = 0 ;
         end
      end
   end

   //停止仿真
   initial begin
      forever begin
         #10000;
         if ($time >= 300)  $finish ;
      end
   end
endmodule

软件调用

由于本次设计软件部分不能主动执行,所以再增加一个用 TF 子程序设计的 Verilog 系统任务。该系统任务在 testbench 中执行时,可以调用软件程序中的函数 print_my。

在文件 print_gyc.c 中增加如下 C 代码:

void call_c_print(){
    if (tf_getp(1) == 1)   //如果系统函数第一个参数值为 1
        print_my("It's the first successfull print: ", 0x20170714);
    else if (tf_getp(1) == 2) //如果系统函数第二个参数值为 2
        print_my("2nd: ", 0x09070602);
    else
        print_my("", 0x1); //不传输字符串数据,则报错
}

在文件 test.v 中增加如下 Verilog 代码:

   //c print
   initial begin
      #100 ;
      $call_c_print(1);
      #100 ;
      $call_c_print(2);
      #100 ;
      $call_c_print(3);
   end

编译仿真

Linux 下用如下命令对 print_gyc.c 进行编译,输出 print_gyc.o 文件,注意相对路径。

gcc -I ${VCS_HOME}/include -c ../tb/print_gyc.c

使用 VCS 编译,需要创建 VCS 可识别的链接 table 文件,文件命名为 pli_gyc.tab, 内容如下。

$send_my, $call_c_print 是 Verilog 调用的系统任务名字;

call=my_monitor, call=call_c_print 等表示调用软件 C 程序中的函数;

$send_my call=send_my
$call_c_print call=call_c_print

VCS 编译时增加如下参数行。

-P ../tb/pli_gyc.tab

仿真结果如下。

由图可知,打印输出正常,没有多余的空格信息。

当打印信息中没有字符串数据时,会报 Error,并输出一些调试信息。

可以修改 testbench 中的一些参数,来进行数据存储格式上的调试学习。
